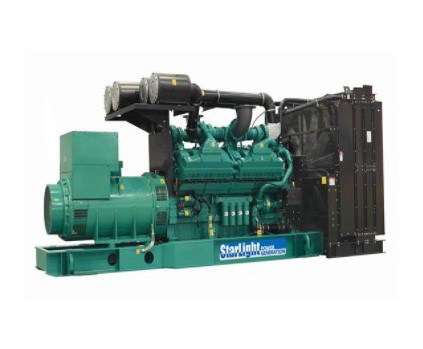

康明斯柴油发电机的设计、生产和测试完全符合GB/T2820-97标准，功率范围：24KW-2200KW，配备康明斯发动机，技术先进，性能可靠，工作寿命长；发电机激磁系统能使机组在随任何瞬间加载时，频率波动迅速恢复；发电机低电搞设计使非线性负载下的波形失真极小，并有良好的起动电动机能力。康明斯公司对全系列产品提供质量保证并建设遍布全国的专业服务网络，为客户提供24小时售后服务和零配件供应。
二、康明斯柴油发电机优点
品质优良、低燃油消耗、噪声低、输出功率大，性能可靠。其可靠的稳定性、经济性、动力性、耐久性和环境安全性受到国内外用户的欢迎，全球三包连保。中美合资东风康明斯、重庆康明斯发动机具有体积小、重量轻、油耗低、功率高、工作可靠，配件供应及维修方便。采用电子调速器，具有冷却水温过高、机油压力低及超速报警并自动停车等保护功能。能源通系列康明斯柴油发电机为康明斯公司正式授权产品，在同类产品中性能更优，质量更好，服务更有保障，是能源通康明斯柴油发电机组部门推荐产品。
三、康明斯发电机公司简介
康明斯公司是当今世界设计、生产和销售柴油发动机和压缩天然气发动机的企业。康明斯在华投资逾一亿四千万美元，分别有东风康明斯柴油发电机组，重庆康明斯柴油发电机组，作为中国发动机行业的外国投资者，康明斯在中国拥有八家合资和独资制造企业，其中东风康明斯生产B、C和L系列柴油发动机，重庆康明斯生产M、N和K系列柴油发动机。产品符合ISO 3046、ISO 4001、ISO 8525、IEC 34-1、GB1105、GB/T 2820、CSH 22-2、VDE 0530 及YD/T 502-2000《通信专用柴油发电机组的技术要求》等标准。
四、康明斯柴油发电机工艺介绍
1、康明斯柴油发电机进排气系统
* 使用吊架或支架支撑排气管和增压器
* 波纹管严禁用来充当弯头和补偿安装误
* 对于200KW以上机组，使用610mm以上的不锈钢波纹管
* 水平铺设排气管设0.3-0.5%坡度，坡向室外，下限点设排污阀
* 配置发动机排气管时，禁止使用直径小于排气口的管道
* 如排气管必须向上弯曲时，应在上升起始点位置设置排水栓
* 多台发电机组安装时，共用排气管道需特别注意

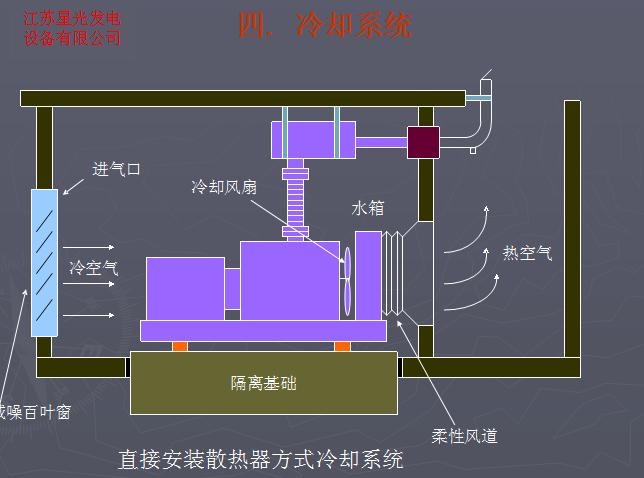

2、康明斯柴油发电机冷却系统
（1）进风口宜设定在发电机端或发电机两侧，面积应大于水箱面积2.2倍。
（2）出风口面积应为水箱面积的1.5倍，并应在出风口安装百叶窗和挡风墙。
（3）使用柔性风道法兰与水箱连接，吸收机组位移和振动，防止噪声传播。
（4）当环境温度高于设计温度时，考虑降功率使用。
（5）热风必须通过风道排放到机房外,风道截面积应从小到大平滑过渡,如风道存在弯道,则必须安装导流板以减少压力损失。
 |  |

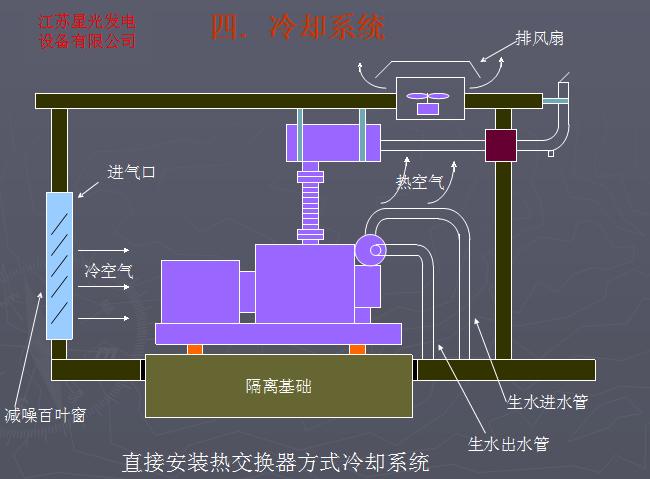

| 单独支承带隔热层的消声器 | 直接安装热交换器方式冷却系统 |
1、发动机海水泵性能
NH发动机 K6发动机 KV发动机
1800r/min 1500r/min 1800r/min 1500r/min 1800r/min 1500r/min
流量L/S 3.4 3.4 3.4 3.4 6.8 6.8
吸程m 3.05 3.05 3.05 3.05 3.05 3.05
扬程m 13.72 2.13 33.53 20.42 33.53 20.42
2、采用蓄水池冷却水源时,蓄水池容量如下
发电机组功率 蓄水池容量
200kW >200m3
250kW >270m3
300kW >340m3
500kW >520m3
外循环冷却系统安装图
3、康明斯柴油发电机燃油系统
 |  |

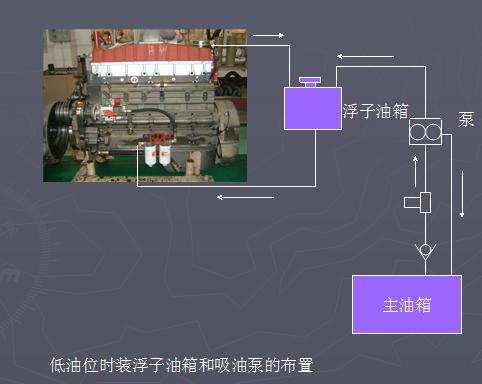

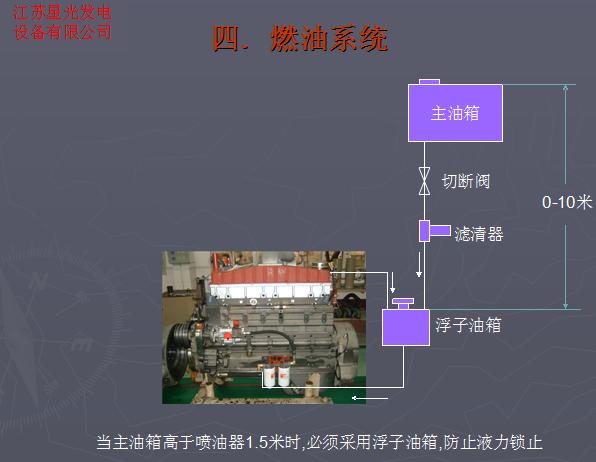

| 当主油箱高于喷油器1.5米时，必须采用浮子油箱，防止液力锁止 低油位时装浮子油箱和吸油泵的布置 | |
五、康明斯柴油发电机标准配置
发动机：康明斯4冲程柴油发动机。
发电机：斯坦福/马拉松无刷交流发电机。
控制系统：以微处理器为核心的机组专用控制器。
起动系统：发动机采用直流电马达启动。
短路保护：MCCB空气开关。
冷却系统：满足环境温度40oC散热要求的联机冷却水箱。
滤清器系统：康明斯机油、燃油和空气滤清器。
附件：排气弯头、波纹管、消音器等配件。
六、康明斯柴油发电机安装
康明斯柴油发电机机房设计
1、机组宜横向布置,当受建筑物场地限制时,可以纵向布置.
2、当机房与控制室毗邻时,发电机出线端及电缆沟应靠近配电室.
3、蓄电池应靠近起动马达侧
4、机房应有足够的新风进口.热风和排烟道应伸出室外,进风口应设置在电机侧,排风口设置在水箱侧.
5、机房应采用机组消音及机房隔音综合治理措施。
康明斯柴油发电机降噪处理方法
1、机组安装在混凝土地板上：
* 应在地板上浇注一个钢筋混凝土底座。
* 混凝土底座应经过一个月173KPa以上压力测试合格。
* 混凝土底座应高于地板至少150mm,延机组底盘每边至少扩展150mm。
* 水泥机座上应预埋”J”或”L”型地脚螺栓。
2、机组固定在底盘式油箱上：
* 发动机、发动机与油箱之间必须加装减振器。
* 油箱结构和强度必须能承受机组的静载荷和动载荷。
* 油箱底部和地面之间必须留有一定距离，便于检修维护。

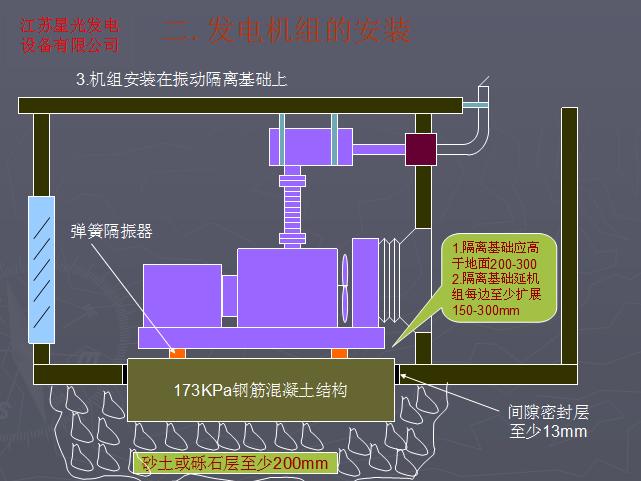

3、机组安装在振动隔离基础上：
康明斯柴油发电机组的安装
七、康明斯柴油发电机参数

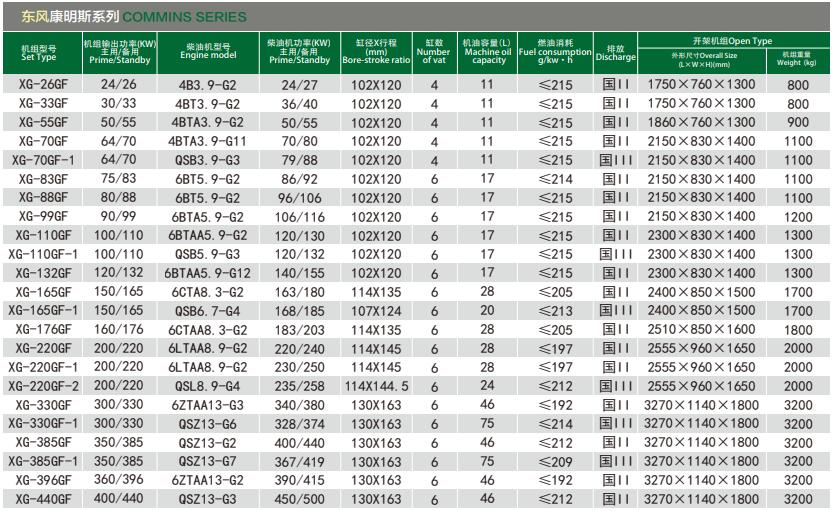

1、东风康明斯系列

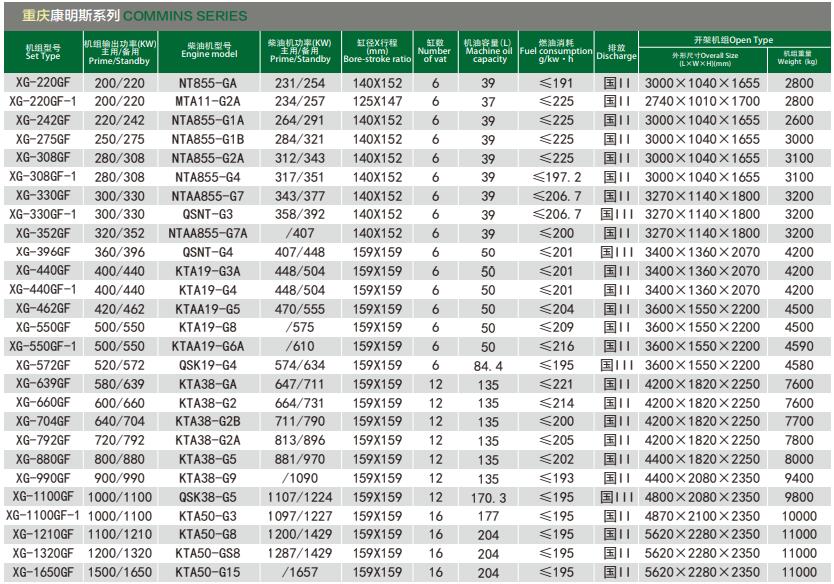

2、重庆康明斯系列

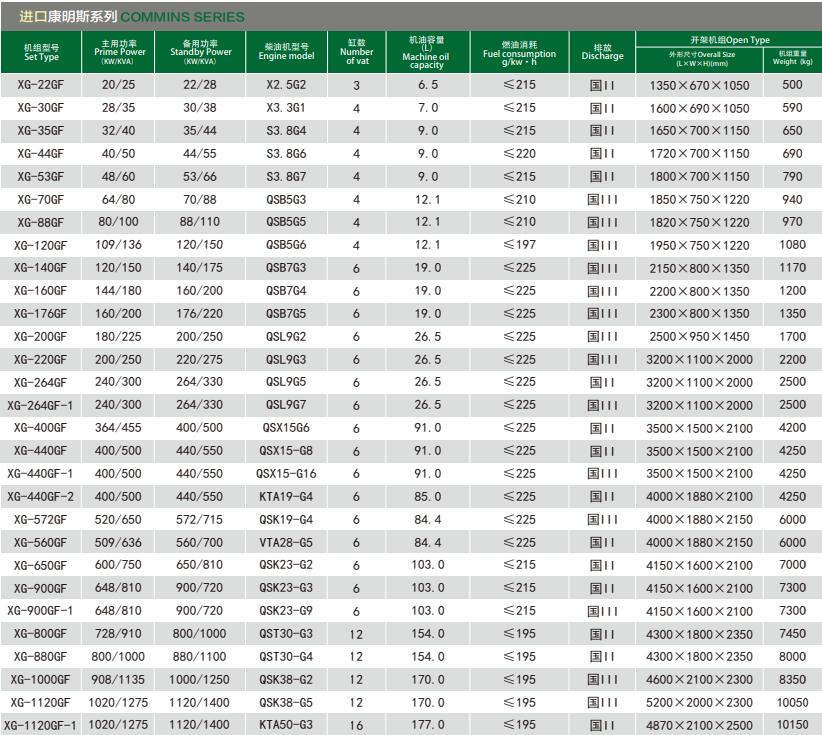

3、进口康明斯系列
八、康明斯柴油发电机售后服务
1、技术服务：免费派员到现场作技术指导，协助搞好机房设置，免费调试，免费替用户制订培训计划、（工厂或现场）培训操作人员，双方商量培训方式，内容及时间，按照实际情况而定。
2、配件服务：三包期内免费提供部分易损件，三包期外长期供应零配件和技术支持。
3、维修服务：用户在使用中如出现产品任何故障，将随时派员现场服务。
4、服务原则：产品在使用中，如出现故障，公司可派员现场服务，确保及时运转。
